項目名稱

樟樹市惠泰燃氣有限公司儲存、經營液化石油氣

簡 介

樟樹市惠泰燃氣有限公司位于樟樹市閣山鎮關坊村委轄區內，公司前身為樟樹市新聯液化石油氣站，于2016年7月名稱變更為“樟樹市惠泰燃氣有限公司”，企業法定代表人為陳云，占地面積約15畝。該站現有4個50m3液化氣儲灌， 1個24 m3殘液儲罐（儲罐總容積224m³），1臺12kW的柴油發電機，報警器9組，壓縮機2臺（一用一備），液化石油氣泵1臺，自動切斷充裝裝置4臺等設備，根據《液化石油氣供應工程設計規范》GB51142-2015，本站屬于液化石油氣五級供應站。該站經營所用土地產權屬自有。該站自建成投入使用以來，各項安全設施運行正常，未發生安全事故。

該站《燃氣經營許可證》為2019年3月31日由樟樹市城市管理局頒發，有效期限至2020年3月31日，根據《中華人民共和國安全生產法》(中華人民共和國主席令13號)、《江西省城鎮燃氣經營許可證管理辦法》（贛建城[2012］4號）等的要求，運行到期的城鎮燃氣建設項目應當進行安全現狀評價。

受樟樹市惠泰燃氣有限公司委托，江西贛安安全生產科學技術咨詢服務中心與其簽訂協議，對其液化氣站儲存經營液化石油氣項目進行安全現狀評價。

安全評價項目組長:

黃香港

技術負責人:

夏長喜

過程控制負責人:

馬程

評價報告編制人:

黃香港、黃伯揚

報告審核人:

戴磷

參與評價工作的安全評價師:

王冠、黎余平

技術專家:

/

到現場開展安全評價工作的人員名單:

黃香港、黃伯揚

報告完成時間和主要任務:

報告完成時間：2019年12月31日

主要任務：項目安全現狀評價報告

評價報告:

2 企業基本情況

2.1企業基本情況

樟樹市惠泰燃氣有限公司是經營瓶裝液化石油氣的私營企業，位于樟樹市閣山鎮關坊村委轄區內，占地面積10824平方米。該公司前身為“樟樹市新聯液化石油氣站”，建成于2015年，建成后站內設置4個50m³液化石油氣儲罐、1個24m³液化石油氣儲罐和1個24m³殘液罐，儲罐總容積248m³。該站于2016年7月名稱變更為“樟樹市惠泰燃氣有限公司”，經濟類型為自然人投資或控股的有限責任公司，法定代表人：陳云。

該站建成后未進行改、擴建，僅于2018年7月因原有液化石油氣儲罐使用期限到期更換了新儲罐，并為新儲罐安裝了防超裝聯鎖裝置。此次更換新儲罐，公司根據實際經營和使用情況，在原有總容積248m³基礎上減少了1個24m³的儲罐，即站內現有4個50m³液化石油氣儲罐和1個24m³殘液罐，儲罐總容積224m³。

該公司《燃氣經營許可證》是2019年03月31日由樟樹市城市管理局頒發，許可證編號為：贛201908090002P，有效期至2020年3月31日；《氣瓶充裝許可證》是2019年11月22日由宜春市市場監督管理局頒發,編號：TS4236C026-2022,有效期至2022年7月15日。公司主要經營的鋼瓶裝液化氣供應樟樹市附近居民。該公司的基本情況見表2－1。

表2-1  企業基本情況表

2.2氣站建設行政許可及取證情況

1、樟樹市惠泰燃氣有限公司營業執照—樟樹市市場和質量監督管理局，證照編號：098220008416

2、氣瓶充裝許可證—宜春市市場監督管理局，編號：TS4236C026-2022

3、燃氣經營許可證—樟樹市城市管理局   編號：贛201908090002P

4、消防驗收意見書—樟公消驗字[2015]第0001號

5、防雷裝置檢測檢驗報告—宜春市利安科技發展有限公司，編號：CG0920190088-2

6、特種設備導靜電裝置委托技術檢驗報告—宜春方園工程設備安全技術服務中心，報告編號：19071

7、特種設備使用登記證：1）壓力管道，編號：管GC贛C10001；2）氣瓶（5104只），編號：瓶32贛C1002（18）；3）液化石油氣儲罐，編號：（1#）容13贛C00022（18）、（2#）容13贛C00023（18）、（3#）容13贛C00024（18）、（4#）容13贛C00025（18）、（5#）容15贛C00150（18）。

8、壓力容器定期檢驗報告—宜春市特種設備監督檢驗中心

2.3周邊環境及總平面布置

2.3.1周邊環境

樟樹市惠泰燃氣有限公司位于樟樹市閣山鎮關坊村委轄區內，在樟樹市東南方向,距樟樹市直距約4km，占地面積約15畝。該液化氣站坐北朝南，大門朝南開。站區東側為811鄉道，通過長約290m的簡易馬路進入站區。站區圍墻外四周均為農田或空地，公司西南面圍墻外100m外有一條南北走向的架空電力線。

表2—2   危險源周邊環境基本情況表

2.3.2總平面布置及建構筑物

站區用2m高的實體圍墻與周邊相隔，站區分為生產區和輔助區，輔助區設在南側，生產區設在北側，兩者之間按要求用圍墻分隔，并設置一個寬度不小于4m的出入口。站區設1個出入口，位于站區東南角。

（一） 生產區

生產區主要包括儲罐區、灌瓶區、汽車槽車裝卸區、報廢瓶區和待驗區。

儲罐區：布置在站區的北邊，用1m高的實體圍墻砌筑防火堤，防火堤設有一處進出儲罐區的過梯。區內設有4臺50m³臥式液化石油氣儲罐和1臺24m³液化石油氣殘液罐，安裝在高1.2m的鋼筋水泥混凝土基礎上。儲罐東西向單排布置，從西向東依次布置4個50m³儲罐（1#、2#、3#、4#）、1個24m³殘液罐（5#），儲罐之間相距不小于相鄰較大儲罐的直徑。

灌瓶區：布置在站區的中部，為一棟單層磚混結構建筑，建筑坐北朝南，由無門窗洞口的防火墻分隔成泵房和充裝房，西側為泵房，東側為充裝房。灌瓶間采用自然通風，南面敞開，北面墻體上開設對流通風窗口，地坪高出室外地坪0.6m，設有充裝槍4把。

泵房南、北兩面開設有對流通風口，采用自然通風，地坪高出室外地坪0.1m，分別布置2臺烴泵和1臺循環壓縮機。

汽車槽車裝卸處：露天布置在泵房西側外墻的墻邊，設置一臺流體裝卸臂。為一臺槽車車位，設一根管徑50mm的液相卸車軟管和一根管徑25mm的氣相卸車軟管。

報廢瓶區和待驗區：露天布置在生產區東南角。

（二） 輔助區

輔助區主要包括值班室、新瓶倉庫、消防泵房、消防水池、辦公樓、發配電間和雜物間。

值班室：位于生產區出入口的西側。

新瓶倉庫：位于值班室西側，貼鄰建設。

消防泵房：位于新瓶倉庫西側，貼鄰建設。

消防水池：位于消防泵房南側，為一個18m×20m的矩形水池。

辦公樓：位于站區出入口的西側。

雜物間、發配電間：位于辦公樓西側，貼鄰建設。

電源線從生產區東北角引入站區，采用柱上安裝，設置1臺30kVA的變壓器。

生產區主要防爆區域共安裝了9組可燃氣體濃度檢測報警器，儲罐區、泵房和充裝臺分別安裝了6組、1組、2組，報警器安裝在值班室。進站大門寬5m，生產區出入口寬6m，輔助區及灌瓶區前的地面均硬化，面積不小于12m×12m，可以滿足運輸及消防回車要求。

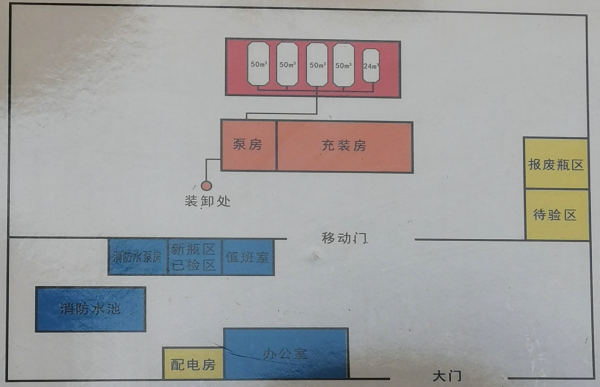

總平面布置詳見圖2-2。

圖2-2  總平面布置圖

2.4主要建（構）筑物

表2-3     主要建（構）筑物一覽表

表2—4    儲罐區基本情況表

2.5工藝操作流程

2.5.1液化石油氣卸車

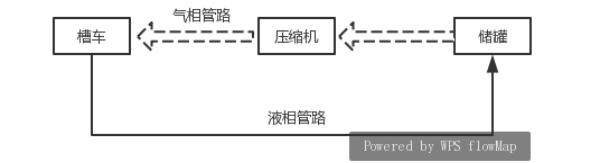

液化石油氣自氣源廠用汽車槽車運至儲配站，將汽車槽車與汽車裝卸臺（柱）上液氣相管接通，再用壓縮機抽吸儲罐中的氣體，加壓后壓入槽車，迫使車內液體經過濾計量后卸入儲罐；或經烴泵抽吸槽車內液體，壓入儲罐，槽車卸完后應保持槽車內壓力不應過低，一般應保持剩余壓力147－196kPa。

圖2-2  液化石油氣氣壓縮機卸車工藝流程圖

2.5.2鋼瓶灌裝

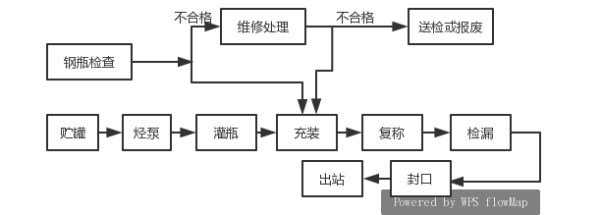

液化石油氣經烴泵送至充裝臺機械式液化石油氣自動灌裝秤給鋼瓶充裝，當秤量達到預定的量值時，控制閥門立即切斷液化氣通路，防止鋼瓶過量充裝，灌裝壓力一般控制在1.0-1.2MPa,以保證正常的灌裝速度和準確的灌裝量，壓力過高時，液相安全回流閥開啟，液化氣回流至儲罐。

圖2-3  鋼瓶灌裝工藝流程圖

2.5.3倒罐

當儲罐檢修或其他原因需要時，可用烴泵或壓縮機將液化石油氣從一罐倒入另一罐中。

2.5.4殘液倒空及處理

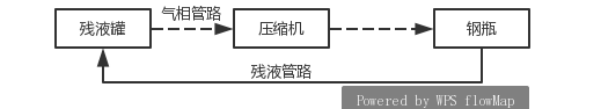

采用正壓法殘液倒空工藝，即將殘液倒空嘴和鋼瓶角閥接通后，壓縮機自儲罐抽出氣體向鋼瓶加壓，當瓶內壓力大于殘液罐的壓力0.1-0.2MPa時,切換倒空管路上的閥門，翻轉倒空架即將瓶內的殘液倒入殘液罐（未安裝壓縮機的儲配站也可利用氮氣抽殘）?；厥赵跉堃汗薜臍堃?，可用烴泵或壓縮機裝槽車外運處理。

圖2-4  液化氣殘液回收工藝流程圖

2.5.5鋼瓶抽真空

新鋼瓶和檢修后的鋼瓶在充裝前，應將鋼瓶內的空氣抽出。為保證安全，鋼瓶內氣相空間的含氧量不應大于4％。鋼瓶真空度應在620mm水銀柱以上。

2.6主要設備

表2—5  氣站主要設備器具配備情況表

2.7供電

氣站由站外東面引入一路10kV供電線路至輔助區東北角電線桿上的一臺30kVA的變壓器上，經變壓器變壓為380V后，經低壓電纜引到站內發配電房，電纜經地溝敷設到用電設備。液化石油氣氣體壓縮機、烴泵電機采用防爆型電機，電機設備的防爆級別為ExdⅡBT4，電機采用短路保護、低壓保護和過負荷保護，所有電機采用有效的接地。

LPG貯罐區無照明，泵房、充裝臺照明為防爆型 ，接線符合防爆要求。

2.8供水

市政供水管網從站區東側大門進入氣站，管徑DN200，向站內的各用水設備、場所及消防水池供水。生產區的泵房、充裝臺和儲罐區設置了供水管網，生產區內的消火栓、儲罐區的噴淋冷卻水由供水管網供給。

2.9消防、安全設施

2.9.1消防設施

生產區設室外地上式SS100/65-1.6型消火栓2處，1處位于新瓶倉庫北側，1處位于儲罐區西側。

該站消防水池設在新瓶倉庫西側，面積20×18m，地下深3.2m，消防泵內設有2臺消防水泵，揚程分別為50m、20m。

儲罐區設有固定噴淋裝置，固定噴淋裝置供水強度大于0.15L/S•㎡，其水管與消防水分開，LPG儲罐設有防護圍堰，現場勘查時未配滅火器。

充裝臺配有35kg推車式干粉滅火器2具、MFZL8手提式干粉滅火器8具，泵房配有35kg推車式干粉滅火器2具，汽車槽車卸車區現場勘查時未配滅火器。

該站前身為“樟樹市新聯液化石油氣站”， 2015年3月31日取得了樟樹市公安消防大隊建設工程消防驗收意見書，符合消防技術標準要求。該站于2016年7月名稱變更為“樟樹市惠泰燃氣有限公司”，建成后未進行改、擴建。

2.8.2安全設施

LPG儲罐按規范要求，各貯罐設有壓力表（0--4MPa,1.6級）2塊、板式液位計1套、測溫計（WSS-401F 型，-40～80℃）1只，各貯罐設有1個緊急放空閥，罐底設有排污閥。貯罐頂部各設有1個A42F—25,DN80安全閥，安全閥與其貯罐之間有切斷閥，放空管高約2米，其管口離地高5m，放空管口設阻火器。

    該站2018年7月委托有資質的施工單位對各儲罐安裝了防超裝聯鎖裝置，實現超裝聲光報警，同時切斷壓縮機及烴泵驅動電機的電源，使其停止工作；接通防爆型電磁閥（防爆型電動球閥）電源，使其關閉；切斷輸液管路，停止向儲罐輸送液體。

LPG液相輸料管上設有截止閥，緊急切斷閥。為防止管道內壓力升高，設置安全閥，安全閥安裝有放散管，在壓縮機出口安裝有液相安全回流閥。

液化石油氣氣體壓縮機、烴泵電機采用防爆型電機，電機設備的防爆級別為ExdⅡBT4，電機采用短路保護、低壓保護和過負荷保護，所有電機采用有效的接地。電纜線路穿鋼管敷設，接地符合防爆要求。

儲罐區設有6個防爆型可燃氣體檢測儀，充裝臺、泵房也共設有3個防爆型可燃氣體檢測儀，檢測儀線路通過金屬管敷設，燃氣報警控制器2組安裝在值班室，設有聲光報警，并設置有儲罐自動冷卻噴淋裝置。

LPG儲罐區無照明，泵房、充裝臺照明、開關均為防爆型 ，接線符合防爆要求。

LPG站區為二類防雷，儲罐區儲罐利用罐體自身保護，每個罐體設接地線2處；泵房、充裝臺屋面采用接閃帶保護，引下線5根；有防雷接地、靜電接地、保護接地采用共同接地裝置；LPG氣、液相管線有靜電接地，管道法蘭間部分采用金屬帶跨接。2019年12月經宜春利安科技發展有限公司檢測，該氣站避雷裝置符合國家規范要求。

LPG卸車軟管采用雙銅線在兩頭金屬連接嘴上跨接，充裝槍和臺秤接地消除靜電。

壓縮機等傳動、轉動設備設立了防護罩。

所有的貯罐、設備均由具有資質的單位制造和安裝，并由宜春市特種設備監督檢驗中心檢驗合格。

充裝防護墻和大門口有“禁止煙火”警示標志。

站房值班室有1人值班，并設有電話可以和外界聯系。

液化石油氣罐車卸車場地未設罐車卸車時用的防靜電接地裝置。

表2—6  消防、安全設施器具配備情況

2.9安全生產管理

1、安全管理機構

該站成立了安全生產領導小組、防火領導小組，配備了一名化學工程工程師、兼職安全員和消防員。

2、安全管理制度

崗位職責：已制定站長（法人代表）崗位職責、副站長崗位職責、安全管理責任人崗位職責、技術負責人崗位職責、充裝管理責任人崗位職責、設備管理責任人崗位職責、檢查責任人崗位職責、安全員崗位職責等崗位責任制。

安全管理制度：已制定氣瓶建檔、標識、定期檢驗和維保制度，安全生產管理制度、安全教育管理制度、安全檢查管理制度、充裝間管理制度、儲罐區安全管理制度、烴泵房安全管理制度、設備管理制度等規章制度。

操作規程：已制定烴泵操作規程、氣瓶充裝前后檢查操作規程、氣瓶充裝操作規程、壓縮機操作規程、儲罐操作規程、液化石油氣汽車裝卸液操作規程等操作規程。

應急預案：制定的應急預案略顯簡單，應按《生產經營單位安全生產事故應急預案編制導則》GB/T29693-2013的要求組織編寫。

3、技術力量

該站聘請了湖南智成化工有限公司的張蒲忠為技術負責人，負責站內所有技術、安全相關方面的工作。

4、安全培訓

氣站員工付曉榮、羅仲金、夏云、陳云、付清華取得氣瓶充裝作業人員證；證件編號分別為：362223197002050329、362203197808262018、362223197112140413、362203197501230636。

4、勞動保護用品

勞動保護用品主要為防靜電工作服和手套等。

2.10三年來危險化學品事故情況

樟樹市惠泰燃氣有限公司三年以來未發生重大火災、爆炸、人員重傷、人員中毒和嚴重泄漏事故。

2.11上期換證以來外部條件、裝置變化情況

1、自上次換證以來，樟樹市惠泰燃氣有限公司的公用工程設施提供水、電不變，可滿足供電、供水需要。

2、自上次換證以來，項目生產區、儲罐區及輔助用房未新增建構筑物及生產裝置，平面布置和各建筑物之間的防火間距基本無變化，建構筑物火災危險等級基本無變化。

3、自上次換證以來，罐區儲罐與周邊環境距離的防火間距基本無變化。其他周邊環境的建構筑物及火災危險等級基本無變化。

4、自上次換證以來，該站于2018年7月因原有液化石油氣儲罐使用期限到期更換了新儲罐，并為新儲罐安裝了防超裝聯鎖裝置。此次更換新儲罐，公司根據實際經營和使用情況，在原有總容積248m³基礎上減少了1個24m³的儲罐，即站內現有儲罐總容積224m³。

8 評價結論

根據國家有關城市燃氣管理法律法規、規章、標準、規范及樟樹市惠泰燃氣有限公司提供的有關資料，通過對該液化氣站的現場勘察，對氣站的主要危險危害因素的分析，采用安全檢查表法、危險度評價法、作業條件危險性分析法等評價方法，對該液化氣站進行安全現狀評價，總結如下：

⑴樟樹市惠泰燃氣有限公司遠離城鎮居住區，周邊無公共設施、學校、醫院及文物保護單位。該氣站選址和平面布置經實測對照《城鎮燃氣設計規范》（GB50028-2006）的要求，基本符合國家和行業相關標準。

⑵該液化氣站的主要危險、有害因素是火災、爆炸（包括容器爆炸），其次是觸電、機械傷害、高處墜落、車輛傷害、淹溺、凍傷、中毒和窒息等。

⑶該液化氣站儲存的LPG構成四級重大危險源。LPG是易燃易爆的甲類氣體。因此，該氣站應將儲存的LPG區實行監控和加強安全管理。制定的應急救援預案應加強演練，不斷完善應急救援預案內容。

⑷危險度評價中液化氣儲罐區為“I”級，屬高度危險；作業條件危險性評價中LPG卸車、充裝作業兩個單元為為“比較危險,需要注意”范圍；現場檢查表中，液化石油氣槽車卸車場地，應設槽車卸車時用的防靜電接地裝置；儲罐區和汽車槽車裝卸臺柱未放置符合規范要求數量的滅火器；事故應急救援預案應進一步完善,未見動火管理制度；其他項目符合安全要求。企業需嚴格執行安全操作規程，應用安全技術措施，加強安全管理。

⑸該氣站對儲罐、管道等設備及防雷等設施都進行了檢驗檢測；消防、安全設施基本具備，進一步提高了設備和設施的完好性、可靠性。

⑹該氣站有比較健全的安全管理制度、安全操作規程；有關人員經過有關政府主管部門培訓，聘請了專業工程師負責本站技術管理，配備了專職安全管理人員，從組織機構、安全生產管理上保證了安全措施的基本落實。

⑺氣站經營的液化石油氣屬于首批重點監管的危險化學品，氣站已按相關規范要求，在相應的儲存設備及場所采取了有效的安全對策措施和設置了應急處理裝置。包括可燃氣體濃度探測報警器，配備消防器材，儲罐自動冷卻噴淋設施及泄壓裝置等。

企業對本評價報告檢查表評價中提出的不符合項進行了整改，整改回復見附件，提高了企業的本質安全度。

綜上所述，該液化氣站符合國家有關城市燃氣管理法律法規、規章、標準、規范的安全要求，能夠滿足運行過程中安全生產的需要。

提交時間：

2019年12月31日
